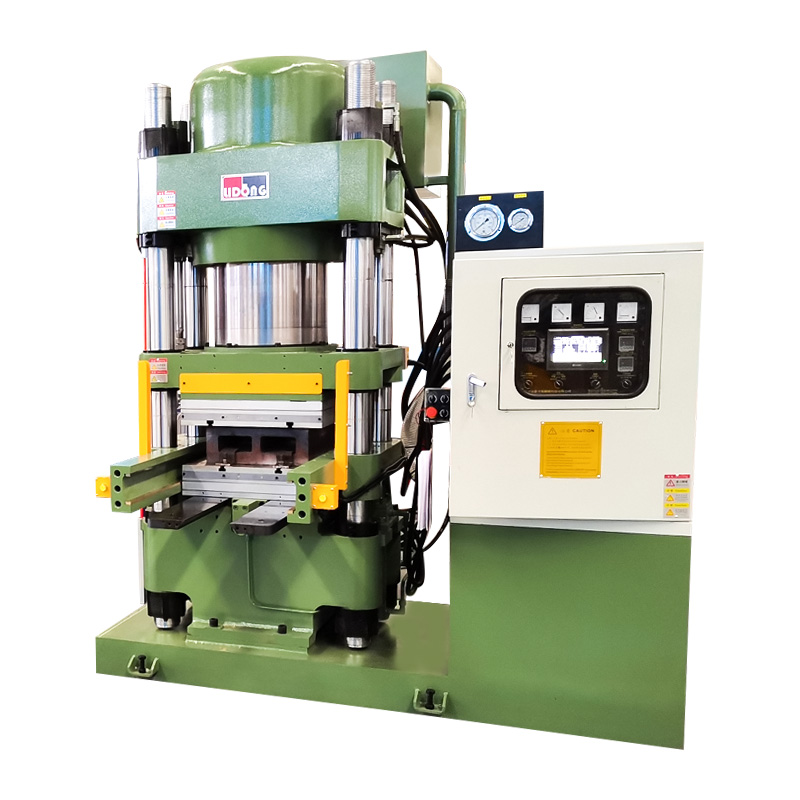

Treinremschoenpersmachine

EEN treinremschoenpersmachine is een cruciaal onderdeel van de productieapparatuur waarvan de prestaties direct de kwaliteit, consistentie en betrouwbaarheid op lange termijn bepalen van de remschoenen die het produceert. Treinremschoenen werken onder extreme mechanische spanning en absorberen de kinetische energie van zwaarbeladen spoorvoertuigen die met hoge snelheid rijden. De gevolgen van een ondermaatse remschoen tijdens gebruik kunnen ernstig zijn. Dit maakt de selectie van de juiste treinremschoenpersmachine een van de meest consequente inkoopbeslissingen die een fabrikant van remcomponenten kan nemen. Begrijpen welke kenmerken er echt toe doen, en waarom, is de basis van een goed geïnformeerde aankoopbeslissing.

De kernfunctie van een treinremschoenpersmachine is het uitoefenen van gecontroleerde, consistente hydraulische druk op een composiet- of wrijvingsmateriaalverbinding die in een nauwkeurig bewerkte mal is geplaatst, waardoor het materiaal wordt gevormd tot een afgewerkte remschoen met de juiste dichtheid, afmetingen en mechanische eigenschappen. Elk ontwerpkenmerk van een hoogwaardige treinremschoenpersmachine is erop gericht om dit resultaat betrouwbaar, herhaaldelijk en met een minimum aan verspilling tijdens langere productieruns te bereiken. De kenmerken die krachtige machines onderscheiden van adequate machines kunnen worden gegroepeerd in vier hoofdcategorieën: druksysteemontwerp, structurele stijfheid, mogelijkheden van het besturingssysteem en matrijscompatibiliteit.

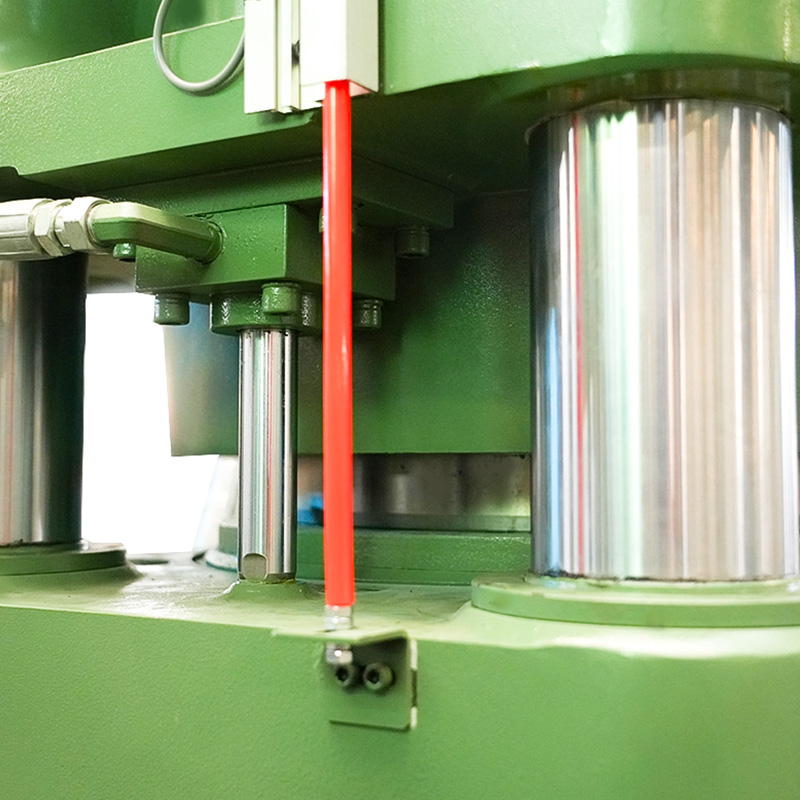

Ontwerp van druksysteem: drijvende oliecilindertechnologie

Het hydraulische druksysteem is het hart van elke treinremschoenpersmachine, en het ontwerp van de oliecilinderopstelling is de technisch meest significante onderscheidende factor tussen concurrerende producten. Conventionele persmachines maken gebruik van cilinders met een vaste positie die kracht uitoefenen vanuit één enkele richting, wat een inherent risico met zich meebrengt voor een ongelijkmatige drukverdeling over het matrijsvlak, vooral bij matrijzen met meerdere holtes die worden gebruikt voor de productie van grote volumes. Deze oneffenheid manifesteert zich als dichtheidsvariatie binnen de voltooide remschoen, wat op zijn beurt inconsistente slijtage-eigenschappen en mogelijk voortijdig defect tijdens gebruik veroorzaakt.

Het ontwerp van de drijvende oliecilinder pakt deze beperking fundamenteel aan. In een zwevende cilinderopstelling is de cilinder vrij om zichzelf uit te lijnen ten opzichte van het matrijsoppervlak wanneer er druk op wordt uitgeoefend, waardoor automatisch kleine variaties in materiaaldikte, matrijsslijtage en maattoleranties worden gecompenseerd die zich in de loop van de tijd in elke productieomgeving ophopen. Het resultaat is een drukverdeling die gedurende de hele perscyclus consistent blijft over het gehele matrijsvlak, ongeacht de specifieke toestand van een individuele matrijs of de kleine variaties die onvermijdelijk ontstaan ​​tussen productiebatches. Voor de productie van remschoenen voor treinen, waar eisen aan de afmetingen en dichtheidsconsistentie strak worden gespecificeerd, is het ontwerp van de drijvende oliecilinder geen luxe eigenschap, maar een fundamentele technische noodzaak.

Structurele stijfheid en frameconstructie

Het frame van een treinremschoenpersmachine moet bestand zijn tegen de volledige hydraulische perskracht met een verwaarloosbare doorbuiging gedurende miljoenen perscycli gedurende de operationele levensduur van de apparatuur. Doorbuiging van het frame onder belasting is de vijand van een consistente productkwaliteit: zelfs kleine hoeveelheden buiging in het persframe vertalen zich rechtstreeks in onregelmatigheden in de drukverdeling op het matrijsvlak. Kwaliteitstreinremschoenpersmachines maken gebruik van een zwaar gelast stalen frame met nauwkeurig bewerkte geleidingskolommen en platen die uitlijningstoleranties behouden onder volledige nominale belasting.

Het geleidingskolomsysteem, dat doorgaans uit vier kolommen bestaat, die op de hoeken van de persplaat zijn geplaatst, is bijzonder belangrijk voor het handhaven van de parallelle uitlijning van de plaat gedurende de gehele persslag. De kolomdiameter, oppervlaktehardheid en het ontwerp van het smeersysteem dragen allemaal bij aan het langdurig behoud van de uitlijningsnauwkeurigheid. In een goed ontworpen treinremschoenpersmachine is slijtage van de geleidekolommen voorspelbaar en beheersbaar via gepland onderhoud, in plaats van een onvoorspelbare bron van variatie in de productkwaliteit.

Mogelijkheid van besturingssystemen en procesprogrammeerbaarheid

Moderne treinremschoenpersmachines zijn uitgerust met programmeerbare besturingssystemen waarmee operators complete persprogramma's kunnen definiëren en opslaan, waarin hydraulische drukprofielen, temperatuurinstellingen, persduur, verblijftijd bij maximale druk en decompressiesnelheden worden gespecificeerd. De mogelijkheid om deze programma's nauwkeurig op te slaan en op te roepen is essentieel voor productieomgevingen waar meerdere remschoenspecificaties op dezelfde machine worden vervaardigd en waar procesconsistentie van ploeg tot ploeg en van operator tot operator een kwaliteitsvereiste is.

EENdvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

Matrijscompatibiliteit en snelwisselsystemen

EEN train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

Een consistente drukverdeling is misschien wel de allerbelangrijkste prestatie-eis van een treinremschoenpersmachine, omdat dit het fysieke mechanisme is waarmee alle belangrijke kwaliteitskenmerken van de uiteindelijke maatnauwkeurigheid, materiaaldichtheid, mechanische sterkte en slijtage-eigenschappen van de remschoen worden vastgesteld. Als u de technische principes achter drukconsistentie in het ontwerp van persmachines begrijpt, wordt duidelijk waarom bepaalde technische kenmerken niet onderhandelbaar zijn in hoogwaardige productieapparatuur.

De fysica van drukverdeling bij compressiegieten

Wanneer een treinremschoenpersmachine sluit op een geladen mal, moet de door de cilinder uitgeoefende hydraulische kracht gelijkmatig via de plaat en de malstructuur op de materiaalverbinding worden overgebracht. In een ideaal systeem ontvangt elk punt op het matrijsoppervlak exact dezelfde druk per oppervlakte-eenheid. In de praktijk vereist het bereiken van dit ideaal zorgvuldige aandacht voor de doorbuiging van de plaat, de uitlijning van de cilinders, het matrijsontwerp en de vloei-eigenschappen van de verbinding in de matrijsholte.

Doorbuiging van de degel is een van de belangrijkste bronnen van niet-uniforme druk in persmachines. Wanneer een hydraulische kracht wordt uitgeoefend op het midden van een plaat (door een enkele centrale cilinder, zoals bij veel conventionele ontwerpen), buigt de plaat lichtjes, waarbij het midden meer afbuigt dan de randen. Deze doorbuiging betekent dat het materiaal in het midden van de mal meer druk krijgt dan het materiaal aan de randen, wat resulteert in een remschoen met een hogere dichtheid in het midden dan aan de omtrek. Bij matrijzen met meerdere holtes betekent dit effect dat holtes die in het midden van de matrijs zijn geplaatst, dichtere delen produceren dan die aan de randen, een systematische inconsistentie die moeilijk te elimineren is door alleen procesaanpassing.

Hoe een zwevend cilinderontwerp het uitlijningsprobleem oplost

Het zwevende oliecilinderontwerp dat wordt gebruikt in krachtige remschoenpersmachines voor treinen, richt zich tegelijkertijd op de uitlijning en de belastingverdelingsaspecten van drukconsistentie. Door de cilinder zichzelf uit te laten lijnen met het matrijsvlak in plaats van te worden gefixeerd in een positie die mogelijk niet perfect overeenkomt met de matrijsoriëntatie, zorgt het zwevende ontwerp ervoor dat de hydraulische krachtvector altijd loodrecht op het matrijsoppervlak staat. Dit elimineert de zijdelingse krachtcomponenten die ontstaan ​​wanneer een vaste cilinder tegen een mal drukt die niet perfect loodrecht staat op de cilinderascomponenten die schuifspanning in de materiaalverbinding veroorzaken en bijdragen aan dichtheidsgradiënten in het voltooide onderdeel.

Bij matrijstoepassingen met meerdere holtes gebruiken sommige ontwerpen van treinremschoenpersmachines meerdere onafhankelijk bestuurde hydraulische cilinders, één per matrijsholte of één per sectie van een grote matrijs in plaats van een enkele centrale cilinder. Dankzij deze opstelling kan de druk die op elke holte of sectie wordt uitgeoefend individueel worden aangepast, waardoor variaties in matrijsslijtage en stromingsverschillen in materiaalverbindingen worden gecompenseerd die zich in specifieke gebieden van een grote matrijs gedurende de productielevensduur ervan ontwikkelen.

Temperatuuruniformiteit en zijn rol in drukrespons

Bij hete perstoepassingen waarbij het remschoenmengsel bij verhoogde temperatuur wordt geperst om de vulkanisatie- of uithardingsreactie te initiëren die het voltooide onderdeel zijn mechanische eigenschappen geeft, is temperatuuruniformiteit over het matrijsvlak net zo belangrijk als drukuniformiteit. Temperatuurgradiënten over de matrijsplaat zorgen ervoor dat de materiaalverbinding de uithardingstemperatuur op verschillende tijdstippen in verschillende delen van de matrijs bereikt, wat resulteert in verschillen in vloei-eigenschappen, uithardingsgraad en uiteindelijk in de dichtheid en mechanische eigenschappen van de voltooide remschoen.

Kwaliteitsremschoenpersmachines voor hete perstoepassingen maken gebruik van elektrisch verwarmde platen met meerdere onafhankelijke verwarmingszones, temperatuurmeting op meerdere punten over het plaatoppervlak en PID (proportioneel-integraal-afgeleide) temperatuurregellussen die de ingestelde temperatuur nauwkeurig handhaven. De combinatie van uniforme temperatuur en consistente hydraulische druk creëert de voorwaarden voor een werkelijk consistente productie van remschoenen over het volledige oppervlak van grote matrijzen en over langere productieruns.

Vergelijkingstabel drukverdelingsprestaties

De volgende tabel vergelijkt de prestatiekenmerken van de drukverdeling van verschillende cilinderontwerpbenaderingen die worden gebruikt in treinremschoenpersmachines, waarbij de technische afwegingen tussen conventionele en geavanceerde ontwerpen worden benadrukt.

De verschuiving van handmatig bediende naar geautomatiseerde treinremschoenpersmachines vertegenwoordigt een van de belangrijkste capaciteitsupgrades die beschikbaar zijn voor fabrikanten van remcomponenten. Automatisering in de context van het persen van remschoenen omvat een breed scala aan technologieën, van eenvoudige PLC-besturing van de perscyclus tot volledig geïntegreerde productiecellen met robotachtige materiaalbehandeling, geautomatiseerd laden en lossen van matrijzen, kwaliteitsmeting tijdens het proces en realtime beheer van productiegegevens. Elk automatiseringsniveau levert specifieke efficiëntievoordelen op, en door de volledige reikwijdte van wat geautomatiseerde systemen te bieden hebben, kunnen fabrikanten identificeren waar automatiseringsinvesteringen het grootste rendement zullen opleveren.

Optimalisatie van de cyclustijd via geprogrammeerde persprofielen

Het meest directe efficiëntievoordeel van automatisering in een treinremschoenpersmachine is de mogelijkheid om geoptimaliseerde perscyclusprofielen uit te voeren met een precisie en herhaalbaarheid die handmatige bediening niet kan evenaren. Een perscyclus omvat doorgaans een snelle naderingsfase (waarbij de plaat snel naar de mal beweegt voordat het materiaal in contact komt), een gecontroleerde persfase (waarbij de druk met een bepaalde snelheid wordt opgebouwd), een verblijfsfase (waarbij de maximale druk gedurende een bepaalde tijd wordt gehandhaafd om materiaalstroom en initiële uitharding mogelijk te maken), en een gecontroleerde decompressiefase (waarbij de druk wordt vrijgegeven met een snelheid die delaminatie of oppervlaktedefecten in het voltooide onderdeel voorkomt). Handmatig bestuurde machines zijn afhankelijk van het oordeel van de operator en de responstijd om deze fasen uit te voeren, wat variatie in de cyclusduur en procesparameters introduceert die een directe invloed heeft op de productconsistentie.

EENn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

Materiaalgebruik en afvalvermindering

EENutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

EENutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

Integratie met kwaliteitsbewakings- en traceerbaarheidssystemen

EENutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd. is een professionele Chinese treinremschoenpersmachinefabrikant met uitgebreide technische capaciteit in geautomatiseerde perssystemen voor de productie van spoorwegremcomponenten. Het bedrijf beschikt over meerdere patenten op uitvindingen en gebruiksmodellen en is erkend als een National High-Tech Enterprise-referentie die de diepgang van de technische investeringen achter het assortiment geautomatiseerde treinremschoenpersmachines weerspiegelt. De machines van Delidong zijn voorzien van geavanceerde PLC-besturing, realtime procesmonitoring en dataloggingsystemen die de kwaliteits-traceerbaarheidseisen van klanten in de spoorwegindustrie ondersteunen.

Robotintegratie en volledige automatisering van productiecellen

De meest geavanceerde geautomatiseerde treinremschoenpersmachines integreren de pers zelf in een complete productiecel met robotachtige materiaalverwerking, geautomatiseerd laden van verbindingen vanuit bulkopslag, robotisch laden en lossen van matrijzen, dimensionale controle tijdens het proces en geautomatiseerd sorteren van conforme en niet-conforme onderdelen. Deze volledig geautomatiseerde cellen werken continu met minimale tussenkomst van de operator, waardoor de productieve perstijd wordt gemaximaliseerd en de arbeidskosten en de variabiliteit die gepaard gaan met handmatige handelingen worden geëlimineerd.

Volledige automatisering maakt ook een consistente werking over meerdere ploegen mogelijk, zonder de prestatievariaties die optreden tussen operators met verschillende vaardigheidsniveaus en ervaring. In productieomgevingen met grote volumes, waar van één remschoenpersmachine mag worden verwacht dat hij duizenden onderdelen per ploegendienst produceert, vertalen de consistentievoordelen van volledige automatisering zich rechtstreeks in lagere defectpercentages, hogere opbrengst en lagere totale kosten per onderdeel dan enig niveau van handmatige bediening kan bereiken.

Efficiëntie op lange termijn: onderhoud, uptime en levensduur van apparatuur

EENutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

EENs a professional Treinremschoenpersmachinefabriek Delidong Machinery bedient zowel de binnenlandse als de internationale markt en biedt uitgebreide after-salesondersteuning, waaronder installatie, training van operators, preventieve onderhoudsprogramma's en beschikbaarheid van reserveonderdelen, waardoor klanten de efficiëntievoordelen van hun geautomatiseerde apparatuur gedurende de hele levensduur kunnen behouden. De toewijding van het bedrijf aan technische ondersteuning, ondersteund door zijn sterke reputatie in de sector en langdurige partnerschappen met grote fabrikanten van remcomponenten, maakt het een betrouwbare partner voor producenten van spoorwegcomponenten die investeren in geautomatiseerde perstechnologie. Voortdurende verbetering door integratie van de nieuwste mondiale ontwerpconcepten zorgt ervoor dat de remschoenpersmachines van Delidong hoge prestaties en stabiliteit behouden gedurende jaren van veeleisende productieservice.
