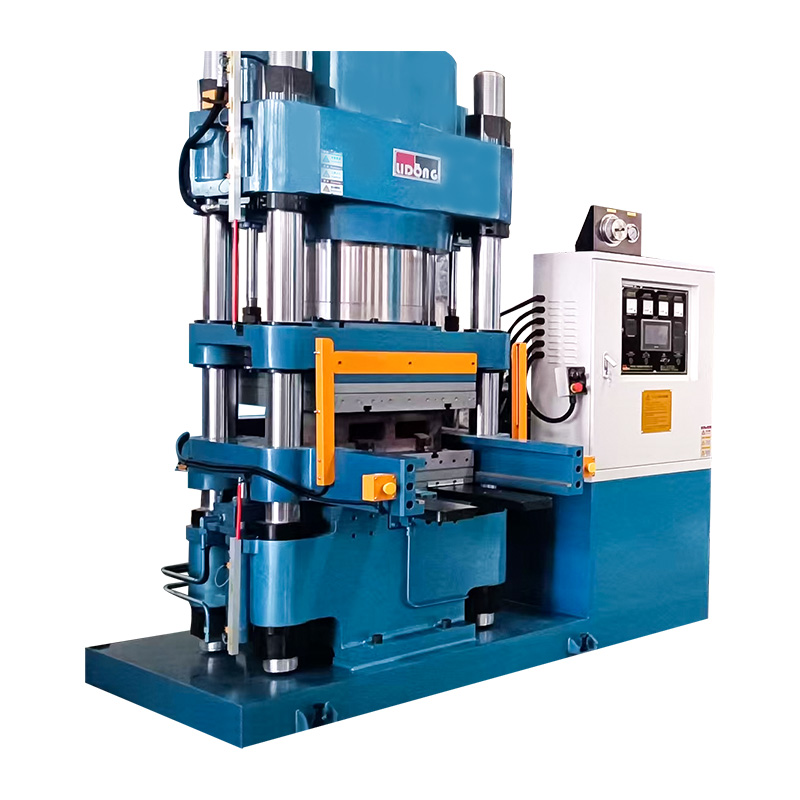

Voorpersvormmachine

Luchtzakken behoren tot de meest schadelijke defecten die in een remblok kunnen voorkomen. Deze interne holtes zijn onzichtbaar vanaf het oppervlak en toch van grote invloed op de prestaties. Ze vertegenwoordigen discontinuïteiten in de structuur van het wrijvingsmateriaal die fungeren als spanningsconcentratiepunten onder de herhaalde druk- en thermische belasting van het remmen. Een remblok met luchtzakken zal door deze zwakke punten een versnelde scheurvorming ervaren, ongelijkmatige slijtage als de holtes onder belasting geleidelijk instorten, en mogelijk catastrofale delaminatie bij remgebeurtenissen met hoge energie. De voorpersvormmachine is de productieapparatuur die speciaal is ontworpen om luchtbellen te elimineren voordat ze kunnen worden ingebed in de uiteindelijk uitgeharde structuur, waardoor het een essentiële kwaliteitspoort is in elk hoogwaardig productieproces van remblokken.

De hoofdoorzaak van de vorming van luchtbellen bij de productie van remblokken ligt in de aard van het wrijvingsmateriaal zelf. Een typisch remblokmengsel is een droog mengsel van vele bestanddelen die vezels, metaalpoeders, keramische deeltjes, smeermiddelen en thermohardende harsbindmiddelen in poeder- of korrelvorm versterken. Wanneer dit losse mengsel in een vormholte wordt geladen, bevat het een zeer groot deel van de holtes tussen de deeltjes gevuld met lucht. In een ongecontroleerd proces moet deze lucht ontsnappen tijdens de uithardingsfase van de hete pers, maar op dat moment heeft de stijgende temperatuur de harsviscositeit verlaagd en verknoping geïnitieerd, waardoor het steeds moeilijker wordt voor opgesloten lucht om naar het ventilatiesysteem van de mal te migreren voordat het materiaal eromheen stolt. De voorpersvormmachine pakt dit probleem bij de bron aan door gecontroleerde hydraulische druk uit te oefenen op de verbinding bij omgevingstemperatuur voordat enige verzachting of uitharding van de hars de omstandigheden begint te creëren voor volledige, systematische luchtverdrijving uit de materiaalstructuur.

De fysica van luchtuitdrijving onder gecontroleerde druk

Het mechanisme waarmee een voorpersvormmachine lucht uit een lading wrijvingsmateriaal verdrijft, omvat een zorgvuldig evenwicht tussen perssnelheid, uitgeoefende druk en ontluchtingscapaciteit van de matrijs. Wanneer de persplaat zich begint te sluiten op het met de mal beladen mengsel, zorgt de initiële druk ervoor dat de losse deeltjes zich herschikken en dichter op elkaar worden gepakt. Naarmate de pakking vordert en het contact tussen de deeltjes toeneemt, wordt de resterende lucht in een netwerk van steeds smaller wordende paden tussen de deeltjescontacten gedwongen. Om deze lucht te laten ontsnappen in plaats van vast te komen te zitten, moet tegelijkertijd aan twee voorwaarden worden voldaan: de perssnelheid moet langzaam genoeg zijn zodat lucht sneller door de smallere paden tussen de deeltjes kan migreren dan de paden sluiten onder oprukkende druk, en het ontluchtingssysteem van de mal moet zorgen voor voldoende open ruimte en stroomcapaciteit om het volume lucht dat wordt uitgestoten op te vangen.

Een voorpersvormmachine die is ontworpen voor effectieve luchtverwijdering, maakt gebruik van programmeerbare perssnelheidsregeling, doorgaans geïmplementeerd via een servohydraulisch systeem of een proportioneel klepgestuurd hydraulisch circuit waarmee de persingenieur een meerfasig naderingsprofiel kan definiëren. Een initiële slow-close-fase zorgt ervoor dat het mengsel begint te bezinken en dat de lucht naar de ventilatieopeningen van de mal begint te migreren voordat er aanzienlijke consolidatiedruk wordt uitgeoefend. Een daaropvolgende gecontroleerde drukopbouwfase zet de luchtuitdrijving voort terwijl de consolidatie geleidelijk toeneemt. Pas in de laatste fase wordt volledige persdruk uitgeoefend, op welk punt het materiaal al grotendeels is ontlucht en de resterende holteafsluiting een eenvoudige consolidatie is in plaats van een concurrentie tussen drukverhoging en luchtmigratie.

Vormontluchtingsontwerp in voorpersvormmachines

De matrijs die wordt gebruikt in een voorpersvormmachine speelt een actieve rol in het luchteliminatieproces door zijn ontluchtingsontwerp. In tegenstelling tot heetpersmatrijzen, waarbij de ventilatie moet worden afgewogen tegen het risico van harsflits bij verhoogde temperatuur, kunnen voorpersmatrijzen worden ontworpen met een royalere ventilatie, omdat de koude verbinding niet de neiging heeft om door ventilatieopeningen te stromen voordat deze voldoende is geconsolideerd. Hierdoor kunnen ontwerpers van voorpersmatrijzen de geometrie van het ventilatiekanaal optimaliseren, specifiek voor de luchtafvoerprestaties, door ventilatieopeningen te plaatsen op de punten van de laatste vulling in de vormholte, de gebieden waar de kans het grootst is dat lucht wordt opgesloten als de verbinding consolideert vanaf het punt van het eerste contact met de plaat naar buiten.

De combinatie van geoptimaliseerde perssnelheidsprofielen en goed ontworpen matrijsontluchting maakt een voorpersvormmachine echt effectief in het elimineren van luchtzakken, in plaats van simpelweg het mengsel te verdichten terwijl de lucht er nog gedeeltelijk in zit. Fabrikanten die investeren in beide aspecten, programmeerbare procesbeheersing in de machine en technische ontluchting in de matrijsgereedschappen, bereiken voorgeperste compacts met minimale restporositeit die de basis leggen voor defectvrije uitgeharde remblokken vanaf de daaropvolgende fase van het heet persen.

Kwantificering van de eliminatie van luchtzakken: voor en na het voorpersen

De effectiviteit van voorpersen bij het elimineren van luchtzakken kan worden gekwantificeerd door middel van dichtheidsmetingen van het voorgeperste compact, vergeleken met de theoretische dichtheid van het volledig geconsolideerde materiaal. Een goed geoptimaliseerde werking van de vormmachine voor het persen bereikt compacte dichtheden in het bereik van 85 tot 95 procent van de theoretische dichtheid, vergeleken met de 50 tot 65 procent van de theoretische dichtheid die typisch is voor los geladen verbindingen vóór het persen. Deze dichtheidstoename vertegenwoordigt de fysieke eliminatie van het grootste deel van het luchtvolume dat aanvankelijk aanwezig was in de samengestelde vullucht en dat anders had moeten ontsnappen tijdens de uithardingscyclus door hete persen onder omstandigheden die veel minder gunstig zijn voor de uitdrijving ervan.

Het selecteren van de juiste voorpersvormmachine voor een specifieke productietoepassing voor remblokken vereist een systematische evaluatie van de technische specificaties van de machine aan de hand van de eisen van het product dat wordt vervaardigd en de productieomgeving waarin deze zal werken. Een voorpersvormmachine die correct is gespecificeerd voor de toepassing, levert een consistente kwaliteit van de voorvormen over lange productieruns met minimale onderhoudsinterventies; een proces dat verkeerd is gespecificeerd, hetzij te weinig capaciteit voor de productievereiste, hetzij te veel gespecificeerd voor de productcomplexiteit, zal voortdurende uitdagingen op het gebied van procesbeheer creëren die zowel de kwaliteit als de productiviteit beïnvloeden.

Perskracht en plaatgrootte: Machinecapaciteit afstemmen op de vereisten van de matrijs

De meest fundamentele specificatieparameters van een voorpersvormmachine zijn de maximale perskracht en het actieve plaatoppervlak dat beschikbaar is voor matrijsmontage. Deze twee parameters bepalen samen de maximale persdruk die de machine kan uitoefenen op het samengestelde oppervlak, berekend als perskracht gedeeld door het oppervlak van de vormholte en het bereik van de matrijsgroottes die deze kan bevatten. Voor het voorpersen van remblokken variëren de typische doelpersdrukken van 30 tot 150 megapascal, afhankelijk van de samenstellingsformulering en remblokspecificatie, waarbij hogere drukken vereist zijn voor dichtere, meer geconsolideerde voorvormen en voor verbindingen met grotere hoeveelheden harde, onsamendrukbare deeltjes.

Wanneer u een voorpersvormmachine selecteert, zorg er dan voor dat de nominale perskracht voldoende druk levert voor de beoogde voorvormdichtheid over het volledige bereik van matrijsgroottes die bij de productie worden gebruikt, met een veiligheidsmarge die rekening houdt met het geleidelijke verlies aan hydraulische efficiëntie naarmate afdichtingen en componenten slijten gedurende de levensduur van de machine. Mallen met meerdere holtes die meerdere voorvormen voor remblokken tegelijkertijd aandrukken om de doorvoer te maximaliseren, vereisen een proportioneel hogere totale perskracht dan mallen met één holte, en de machinespecificatie moet rekening houden met het totale matrijsoppervlak van de grootste configuratie met meerdere holtes die bij de productie wordt gebruikt.

Type hydraulisch systeem: conventioneel versus servohydraulisch

Het type hydraulisch systeem is een van de meest consequente specificatiekeuzes bij het selecteren van een voorpersvormmachine. Conventionele hydraulische systemen maken gebruik van pompen met een vaste cilinderinhoud met aan/uit of proportionele directionele regelkleppen. Deze zijn betrouwbaar en relatief eenvoudig te onderhouden, maar bieden een beperkte nauwkeurigheid bij het regelen van de perssnelheid en het drukprofiel. Servohydraulische systemen maken gebruik van pompen met variabele cilinderinhoud die worden aangedreven door servomotoren en worden bestuurd door gesloten feedback van positie- en druksensoren. Ze bieden een aanzienlijk grotere nauwkeurigheid bij het uitvoeren van geprogrammeerde persprofielen, een betere energie-efficiëntie en een snellere reactie op procesafwijkingen.

Voor hoogwaardige remblokproductie waarbij de voorpersvormmachine consequent de precieze slow-close- en drukopbouwprofielen moet uitvoeren die nodig zijn voor effectieve luchteliminatie en uniforme dichtheid, leveren servohydraulische systemen een aanzienlijk prestatievoordeel ten opzichte van conventionele hydraulische ontwerpen. De investeringspremie voor servo-hydraulische technologie wordt doorgaans terugverdiend door lagere uitvalpercentages, verbeterde consistentie van de voorvormen en een lager energieverbruik gedurende de levensduur van de machine.

Selectiecriteria voor persvormmachine: vergelijkingstabel

De volgende tabel vat de belangrijkste specificatieparameters samen voor de selectie van voorpersvormmachines, met richtlijnen voor het juiste specificatieniveau voor verschillende productievereisten.

Automatiseringsniveau en integratie met productielijn

Het juiste automatiseringsniveau in een voorpersvormmachine hangt af van het productievolume, het aantal verschillende padspecificaties in de productie en de mate van integratie met de upstream compoundbereiding en downstream hotpress-bewerkingen. Bij lagere productievolumes kan een handmatig bediende voorpersvormmachine met basis-PLC-besturing voldoende zijn. Bij hogere volumes verbeteren halfautomatische of volledig geautomatiseerde voorpersvormmachines met geautomatiseerde samenstellingsdosering, het robotisch laden en lossen van matrijzen, en transportbandintegratie met stroomafwaartse apparatuur de doorvoer aanzienlijk en verminderen ze de arbeidskosten en de variabiliteit die gepaard gaan met handmatige bediening.

Ningbo Delidong Machinery Technology Co., Ltd. , erkend als professioneel Fabrikanten van prepressvormmachines in de frictiemateriaalindustrie, biedt voorpersvormmachines aan over het volledige scala aan automatiseringsniveaus, van eenvoudige handmatig ondersteunde machines die geschikt zijn voor kleinere bewerkingen tot volledig geautomatiseerde cellen met robotintegratie, ontworpen voor productieomgevingen met grote volumes en meerdere specificaties. De uitgebreide patentportfolio van het bedrijf en de status van National High-Tech Enterprise weerspiegelen de diepgaande technische investeringen die zijn toegepast op zowel het mechanische ontwerp als de automatiseringssystemen van het assortiment voorpersvormmachines.

De fase van het prepressen bij de productie van remblokken is geen doel op zich. Het is een voorbereidingsfase met als voornaamste doel het creëren van de optimale startomstandigheden voor het uiteindelijke uithardingsproces door middel van heet persen dat volgt. Als we precies begrijpen hoe het voorgeperste compact verschilt van een losse lading, en waarom deze verschillen zo belangrijk zijn voor de kwaliteit van het uitgeharde eindproduct, wordt de werkelijke waarde van een voorgeperste vormmachine in een hoogwaardig productieproces voor remblokken onthuld.

Dimensionale stabiliteit en precisie bij het laden van mallen

Een van de meest directe praktische voordelen van voorpersen is dat het resulterende compact een dimensionaal stabiel, hanteerbaar object is in plaats van een losse poederlading. Een voorgeperst compact remblok kan worden gehanteerd, overgebracht, georiënteerd en in de warmgeperste matrijs worden geladen als een afzonderlijk onderdeel, met een gedefinieerde vorm die past bij de geometrie van de matrijsholte. Deze hanteerbaarheid maakt nauwkeurig en consistent laden van de mal mogelijk, wat onmogelijk is met los poeder. De compact kan nauwkeurig in de mal worden gepositioneerd, waardoor wordt verzekerd dat alle delen van de malholte even goed worden geladen en dat eventuele asymmetrische kenmerken van de padgeometrie correct zijn georiënteerd ten opzichte van de mal.

Nauwkeurig laden in de vorm ondersteunt op zijn beurt een uniforme dichtheid in het uiteindelijk uitgeharde kussen. Wanneer een heetpersmatrijs wordt geladen met een voorgeperst compact materiaal dat nauwkeurig in de holte past, hoeft de hete pers eenvoudigweg de laatste consolidatiedruk en warmte uit te oefenen voor het uitharden. Het hoeft niet tegelijkertijd de compoundstroom te beheren die nodig is om een ​​losse poederlading te vullen. Deze vereenvoudiging van de warmperstaak maakt het mogelijk de warmperscyclus specifiek te optimaliseren voor uitharding in plaats van voor gelijktijdige consolidatie en uitharding, waardoor een gelijkmatiger uitgehard kussen ontstaat met consistentere mechanische eigenschappen over het volledige oppervlak.

Verbeterde hechting op materiaalinterfaces

Veel remblokontwerpen bevatten een stalen achterplaat die is vastgemaakt aan het wrijvingsmateriaalblok, waarbij een lijmlaag op het oppervlak van de achterplaat is aangebracht voordat deze wordt aangedrukt. Bij direct heetpersen uit losse lijm is het een uitdaging om een ​​sterke, uniforme lijmverbinding tussen het wrijvingsmateriaal en de achterplaat te bereiken, omdat de samenstelling tegelijkertijd met het uithardingsproces moet vloeien en consolideren tegen het lijmoppervlak, waardoor er concurrentie ontstaat tussen vloeien, adhesie en uitharding die moeilijk tegelijkertijd te optimaliseren is.

Pre-pressing transformeert deze uitdaging. Een voorgeperst compactstuk dat tegen de met lijm beklede achterplaat in de heetpersvorm wordt geplaatst, biedt een geconsolideerd, vlak oppervlak met een goed mechanisch in elkaar grijpend potentieel voor de lijmlaag. Onder omstandigheden van heet persen zorgt de combinatie van warmte en uiteindelijke consolidatiedruk voor een intiem contact tussen het compacte oppervlak en de lijm, waarbij de lijmlaag over het volledige hechtingsgebied volledig wordt bevochtigd voordat de harsuitharding de hechtingsgeometrie op zijn plaats vergrendelt. De hechtsterkte en uniformiteit die door deze procesvolgorde worden bereikt, overtreffen consequent wat haalbaar is door direct heetpersen uit losse verbindingen, wat resulteert in remblokken met een lager risico op delaminatie en een langere effectieve levensduur.

Optimalisatie van de warmperscyclus door voorbereiding op het persen

De warmpers-uithardingscyclus is de meest energie-intensieve en tijdrovende stap bij de productie van remblokken. Het minimaliseren van de duur ervan en het maximaliseren van de kwaliteit van het uitgeharde product is een van de belangrijkste procesoptimalisatiemogelijkheden die beschikbaar zijn voor remblokfabrikanten. Een voorpersvormmachine draagt ​​rechtstreeks bij aan deze optimalisatie door een voorgeconsolideerd, luchtvrij compact product naar de hete pers te sturen in plaats van een losse poederlading, waardoor de hete perscyclus zijn thermische en mechanische energie kan richten op het uitharden in plaats van op de verdichtings- en ontluchtingstaken die de voorpersvormmachine al heeft voltooid.

In praktische termen betekent dit dat de warmperscyclus voor voorgeperste compacts doorgaans korter kan zijn dan voor direct geladen losse compound, omdat de compact de beoogde dichtheid en oppervlakteconditie bereikt bij een lagere totale energie-input dan de losse lading en een nauwkeuriger geoptimaliseerd temperatuurprofiel kan gebruiken omdat de procesingenieur niet gedwongen wordt een compromis te sluiten tussen de temperatuur die nodig is voor een goede compoundstroom en de temperatuur die geschikt is voor gecontroleerde uitharding. Het resultaat is een uitgehard product van hogere kwaliteit dat in minder tijd wordt geproduceerd met een lager energieverbruik per eenheid: een combinatie die zowel de productkwaliteit als de productie-economie tegelijkertijd verbetert.

Structurele integriteit en prestatieconsistentie in het eindproduct

De verbeteringen in de structurele integriteit die voortvloeien uit de voorbereiding voor het persen, worden direct doorgevoerd in de prestatiekenmerken van het voltooide remblok tijdens gebruik. Een hogere en meer uniforme dichtheid, bereikt door de systematische luchteliminatie en gecontroleerde consolidatie van de voorpersvormmachine, produceert een microstructuur van wrijvingsmateriaal met een consistentere lokale hardheid, een meer uniforme verdeling van versterkende vezels en wrijvingsmodificatoren, en een betere weerstand tegen het initiëren en voortplanten van vermoeiingsscheuren onder cyclische rembelastingen.

Prestatieconsistentie, de stabiliteit van de wrijvingscoëfficiënt, de slijtagesnelheid en het geluidsgedrag binnen een productiebatch en gedurende de levensduur van individuele remblokken, is een van de commercieel belangrijkste kwaliteitskenmerken van elk remblokproduct. Eindklanten in de automobiel-, bedrijfsvoertuig- en spoorwegtoepassingen hebben allemaal remblokken nodig die zich voorspelbaar gedragen, in een bekend tempo slijten en hun prestatiekenmerken behouden tot het einde van hun levensduur. De bijdrage van de voorpersvormmachine aan de microstructurele uniformiteit is een sleutelfactor voor deze prestatieconsistentie. Daarom is de voorpersfase de standaardpraktijk geworden bij elke technisch veeleisende productie van remblokken.

Als professional Pre-pressing vormmachinefabriek Ningbo Delidong Machinery Technology Co., Ltd. levert fabrikanten van remcomponenten op binnenlandse en internationale markten en ontwerpt elke machine met de volledige context van het productieproces in gedachten, en niet alleen de afzonderlijke pre-pressstap. Het lidmaatschap van de Raad van China van de China Friction Material Association en de langdurige partnerschappen met grote remblokfabrikanten weerspiegelen een diep inzicht in hoe de prestaties van voorpersvormmachines verband houden met de kwaliteit van het eindproduct in echte productieomgevingen. Met professionele after-salesondersteuning, waaronder installatie, inbedrijfstelling, training van operators en voortdurende technische assistentie, zorgt Delidong Machinery ervoor dat klanten de volledige kwaliteits- en efficiëntievoordelen van voorpersen kunnen benutten gedurende de operationele levensduur van hun apparatuur.
