Koude persvormmachine

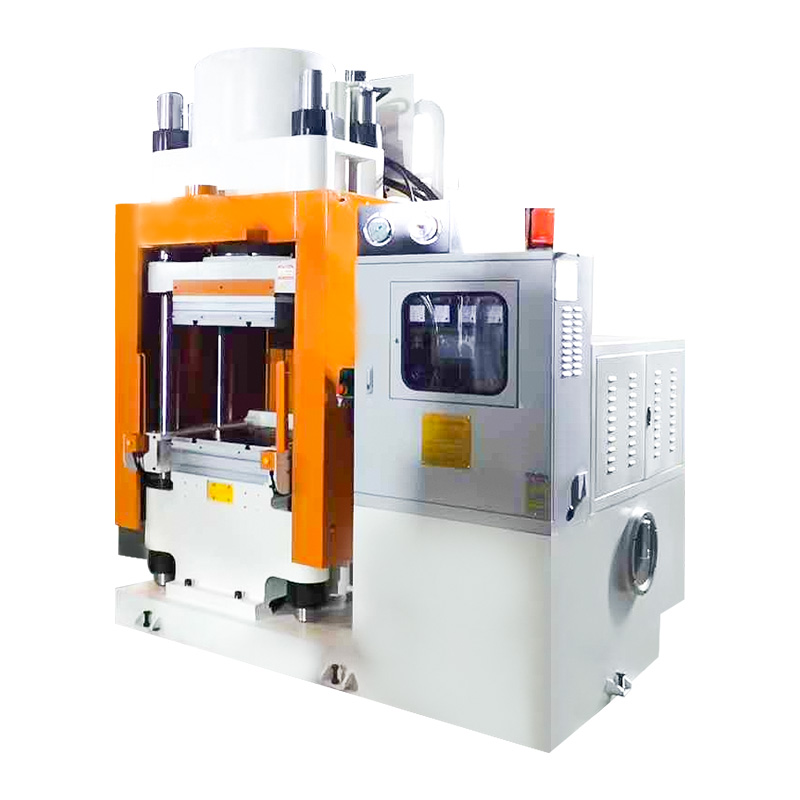

In het productieproces van wrijvingsremblokken neemt koudpersvormen een kritische tussenpositie in tussen de voorbereiding van de grondstof en de uiteindelijke uitharding door middel van heet persen. EEN koude persvormmachine is gespecialiseerde apparatuur die is ontworpen om losse wrijvingsmateriaalcompound te comprimeren tot een samenhangende, dimensionaal stabiele voorvorm onder gecontroleerde hydraulische druk op of nabij omgevingstemperatuur zonder de verhoogde hitte die de thermohardende harsuitharding in de laatste hete persfase aandrijft. Begrijpen wat een koudpersvormmachine doet en waarom deze tussenstap zo waardevol is bij de productie van hoogwaardige remblokken, is het startpunt voor het waarderen van de rol ervan in het totale productieproces.

Het wrijvingsmateriaal dat wordt gebruikt bij de productie van remblokken is een complex mengsel van versterkende vezels, wrijvingsmodificatoren, smeermiddelen, schuurmiddelen en thermohardende harsbindmiddelen, meestal in poeder- of korrelvorm na het mengen. In deze losse toestand heeft de compound een slechte dimensionele stabiliteit en een zeer variabele lokale dichtheid, waardoor deze ongeschikt is voor directe belasting in een heetpersmatrijs zonder voorafgaande consolidatie. Het direct laden van losse compound in een heetpersmatrijs kan resulteren in ongelijkmatige vulling, luchtinsluiting en drukgradiënten tijdens de warmperscyclus, waardoor dichtheidsvariatie in het uitgeharde kussen ontstaat. De koudpersvormmachine pakt dit probleem aan door de compound vooraf te consolideren tot een stabiele voorvorm voordat deze de hete pers ingaat, waardoor de omstandigheden worden gecreëerd voor een uniforme dichtheid en foutvrije uitharding in de laatste fase.

De koudpersvormcyclus: stap voor stap

De werkingscyclus van a koude persvormmachine begint met het gecontroleerd laden van een nauwkeurig afgewogen lading wrijvingsmateriaal in de vormholte. De nauwkeurigheid van het ladingsgewicht in dit stadium is dat kritische variaties in het ladingsgewicht zich direct vertalen in dikte- en dichtheidsvariaties in de voltooide voorvorm, die vervolgens door de warmpersuithardingsfase worden doorgevoerd naar het voltooide remblok. Kwaliteitsmachines voor koudpersen maken gebruik van geautomatiseerde weeg- en doseersystemen die compoundladingen leveren binnen nauwe gewichtstoleranties, waardoor de variabiliteit die handmatig laden met zich meebrengt, wordt geëlimineerd.

Zodra de mal is gevuld, sluit de koudpersvormmachine de persplaat met een gecontroleerde snelheid op de mal, waarbij geleidelijk hydraulische druk op het samengestelde oppervlak wordt uitgeoefend. Tijdens de eerste fase van het persen herschikken de losse verbindingsdeeltjes zich en pakken ze zich samen terwijl de holtes tussen de deeltjes worden geëlimineerd. Lucht die in de compound is opgesloten, moet tijdens deze fase door het ontluchtingssysteem van de mal kunnen ontsnappen. Een te snelle perssluiting houdt lucht vast in de compact, waardoor porositeitsdefecten ontstaan ​​die de uithardingsfase van de hete pers overleven en verschijnen als zwakke punten in het voltooide remblok.

Naarmate het persen voortduurt en de holtes tussen de deeltjes worden gesloten, neemt de druk die nodig is om verdere verdichting te bereiken snel toe. De koudpersvormmachine past een gedefinieerde maximale druk toe, doorgaans in het bereik van 50 tot 200 megapascal, afhankelijk van de samenstellingsformulering en de kussenspecificatie, en houdt deze druk vast gedurende een gecontroleerde verblijfsperiode waardoor de verbindingsdeeltjes volledig kunnen consolideren. EENan het einde van de verblijfsperiode wordt de pers met een gecontroleerde decompressiesnelheid losgelaten en wordt de gevormde voorvorm uit de mal geworpen, klaar voor overdracht naar de uithardingsfase van de hete pers. De gehele koudpersvormcyclus wordt doorgaans in 15 tot 60 seconden per holte voltooid, waardoor het een bewerking met een hoge doorvoercapaciteit is die kan worden afgestemd op de capaciteit van meerdere stroomafwaartse heteperseenheden.

Belangrijkste componenten van een koudpersvormmachine

De belangrijkste functionele componenten van een koudpersvormmachine zijn onder meer het hydraulische aggregaat, het persframe en de plaatconstructie, het matrijs- en uitwerpsysteem, het besturingssysteem en de interface voor het laden en afgeven van verbindingen. De hydraulische krachtbron genereert de gecontroleerde druk die de persbewerking aandrijft, en de maximale druk, het debiet, het type regelklep en het koelsysteem bepalen het vermogen van de machine om nauwkeurige drukprofielen uit te voeren over een reeks matrijsgroottes en samenstellingstypen.

Het persframe moet de structurele stijfheid bieden die nodig is om de volledige nominale hydraulische kracht zonder doorbuiging op de matrijs over te brengen, waarbij de parallelliteit van de plaat gedurende de hele persslag behouden blijft. Het ontwerp en de nauwkeurigheid van de geleidingskolommen zijn, zoals bij alle persmachinetoepassingen, van cruciaal belang voor het bereiken van de consistentie van de uitlijning van de plaat die een uniforme voorvormdichtheid vereist. Het matrijsuitwerpsysteem dat de gevormde voorvorm aan het einde van de perscyclus uit de matrijsholte duwt zonder het oppervlak of de randen te beschadigen, moet worden ontworpen voor de specifieke voorvormgeometrie en materiaaleigenschappen die worden verwerkt, aangezien voorvormen in dit stadium van het proces mechanisch kwetsbaar zijn en gemakkelijk beschadigd raken door overmatige uitwerpkracht of verkeerd uitgelijnde uitwerppennen.

Koudpersen versus direct heetpersen: wanneer koudvervormen waarde toevoegt

Niet alle productieprocessen voor remblokken omvatten een speciale koudpersvormstap. Sommige fabrikanten persen rechtstreeks vanuit het losse mengsel in de hete persmatrijs in een eenstapsbewerking. Begrijpen wanneer koudpersvormen voldoende waarde toevoegt om de extra processtap en investering in apparatuur te rechtvaardigen, is een belangrijke overweging voor productie-ingenieurs die een productielijn voor remblokken ontwerpen of optimaliseren. Koudpersvormen levert de grootste waarde op in toepassingen waarbij de wrijvingsmateriaalverbinding slechte vloei-eigenschappen heeft die een uniforme vormvulling onder directe belasting door hete persen verhinderen, waar de geometrie van het remblok complex is met aanzienlijke diktevariaties of diepe uitsparingen die differentiële vulling creëren, waar productievolumes hoog genoeg zijn dat het doorvoervoordeel van voorgevormde ladingen die sneller in heetgeperste matrijzen worden geladen, opweegt tegen de extra processtap, of waar de hoogst mogelijke uniformiteit van dichtheid en microstructuur vereist is door een veeleisende specificatie. Voor hoogwaardige productie van remblokken in de automobiel-, bedrijfsvoertuigen- en spoorwegsector zijn doorgaans al deze voorwaarden van toepassing, wat de wijdverspreide toepassing van koudpersvormmachines in de toonaangevende productieactiviteiten in de sector verklaart.

Uniforme materiaalverdeling, de gelijkmatige verdeling van alle samengestelde bestanddelen door het gevormde voorvormvolume, met een consistente lokale dichtheid en samenstelling op elk punt, is het belangrijkste kwaliteitsresultaat dat een koudpersvormmachine moet opleveren. Het bereiken van echte uniformiteit vereist een zorgvuldig beheer van het hele proces, van de voorbereiding van het mengsel tot het laden, persen en uitwerpen van de mal, waarbij de ontwerpkenmerken van de machine samenwerken om omstandigheden te creëren die een uniforme verdeling in elke fase bevorderen.

Matrijsontwerp en de bijdrage ervan aan de uniformiteit van de distributie

De mal die wordt gebruikt in een koudpersvormmachine is geen passieve container. Het ontwerp beïnvloedt actief hoe de verbinding zich tijdens het persen verdeelt. De geometrie van de vormholte moet zo worden ontworpen dat de compound alle gebieden gelijkmatig vult als de pers sluit, zonder preferentiële stromingspaden te creëren die de compound in bepaalde gebieden concentreren, terwijl andere relatief schaars blijven. Voor remblokgeometrieën met afschuiningen, sleuven of bevestigingskenmerken moet het matrijsontwerp rekening houden met de manier waarop het mengsel rond deze kenmerken vloeit onder drukbelasting en ervoor zorgen dat de druk gelijkmatig op alle oppervlakken wordt overgebracht.

Het ontluchten van de matrijs is net zo belangrijk voor de uniformiteit van de distributie. Wanneer de pers sluit en de holtes tussen de deeltjes samenvallen, moet de lucht snel en gelijkmatig kunnen ontsnappen via het ontluchtingssysteem van de matrijs. Onvoldoende ventilatie veroorzaakt tegendruk die de consolidatie van verbindingen in slecht geventileerde gebieden weerstaat, waardoor lokale dichtheidstekorten ontstaan. Hoogwaardige koudpersvormmachinematrijzen omvatten zorgvuldig ontworpen ventilatiekanalen of gesinterde ventilatie-inzetstukken waardoor lucht tijdens het persen vrij kan ontsnappen zonder dat de verbinding uit de matrijsholte kan extruderen.

Gecontroleerde perssnelheid en het effect ervan op de stroming van het mengsel

De snelheid waarmee de koudpersvormmachine druk uitoefent op de compound heeft een direct en significant effect op hoe gelijkmatig de compound zich in de mal verdeelt. Als de pers te snel sluit, heeft het mengsel geen tijd om te stromen om afgelegen gebieden van de vormholte te vullen voordat de consolidatie begint, wat resulteert in dichtheidsgradiënten tussen goed gevulde centrale gebieden en schaars gevulde perifere gebieden. Snel persen houdt ook lucht vast in de compact voordat deze via het ventilatiesysteem kan ontsnappen, waardoor porositeit ontstaat die blijft bestaan ​​tijdens de uithardingsfase van de hete pers.

A koude persvormmachine Met programmeerbare perssnelheidsregeling kan de persingenieur een meerfasig persprofiel definiëren: een langzame initiële naderingsfase die ervoor zorgt dat het mengsel onder lichte druk begint te verdelen, een gecontroleerde tussenfase die de distributie voortzet terwijl de consolidatie wordt geïnitieerd, en een laatste hogedrukfase die de beoogde voorvormdichtheid bereikt. Deze op profielen gebaseerde benadering van het beheer van de perssnelheid is een van de meest effectieve hulpmiddelen voor het bereiken van een uniforme verdeling over een breed scala aan samenstellingsformuleringen en matrijsgeometrieën.

Prestatiefactoren voor uniforme distributie: vergelijkingstabel

De volgende tabel vat de belangrijkste factoren samen die van invloed zijn op de uniformiteit van de materiaaldistributie bij bewerkingen van koudpersvormmachines, waarbij het mechanisme van elk effect wordt geïdentificeerd en de ontwerp- of proceskenmerken die dit aanpakken.

De rol van de bereiding van verbindingen bij het ondersteunen van distributie-uniformiteit

De uniforme materiaalverdeling in de koudpersvormmachine begint stroomopwaarts in de voorbereidingsfase van de verbinding. Een wrijvingsmateriaalcompound die gelijkmatig is gemengd, waarbij alle bestanddelen gelijkmatig over de batch zijn verdeeld, biedt de startconditie waarmee de koudpersvormmachine een uniforme voorvormkwaliteit kan leveren. Compounds met segregatie waarbij zwaardere deeltjes tijdens opslag of hantering zijn bezonken van lichtere deeltjes, zullen voorvormen opleveren met variatie in samenstelling die de wrijvings- en slijtage-eigenschappen beïnvloedt, ongeacht hoe goed de persbewerking wordt uitgevoerd. De koudpersvormmachine werkt daarom het meest effectief als onderdeel van een compleet processysteem waarin de bereidings- en hanteringspraktijken van de verbindingen zijn ontworpen om de uniformiteit van het mengsel te behouden tot aan het punt waarop de mal wordt geladen.

De vraag waarom het persen bij lage temperatuur, in tegenstelling tot het direct heetpersen van de verbinding in een enkele stap bij hoge temperatuur, sterkere en betrouwbaardere remblokken oplevert, raakt de kern van de materiaalwetenschap van thermohardende wrijvingscomposieten. Het antwoord betreft de manier waarop thermohardende harssystemen reageren op de gecombineerde toepassing van warmte en druk, en de specifieke voordelen die het scheiden van deze twee procesinputs, door eerst druk uit te oefenen bij lage temperatuur en vervolgens warmte toe te passen tijdens een daaropvolgende speciale uithardingsfase, zorgt voor het bereiken van de hoogst mogelijke dichtheid en structurele integriteit in het voltooide kussen.

Het thermohardende harsgedrag bij lage versus hoge temperaturen

Thermohardende harsen: de bindmiddelsystemen die in vrijwel alle hoogwaardige remblokverbindingen worden gebruikt, ondergaan een karakteristiek viscositeit-temperatuurgedrag dat van cruciaal belang is om te begrijpen waarom persen bij lage temperaturen voordelig is. Bij kamertemperatuur zijn de meeste thermohardende harsen vast of halfvast, met een hoge viscositeit die een aanzienlijke vloeiing verhindert. Naarmate de temperatuur stijgt, gaat de hars door een verzachtingsfase waarin de viscositeit daalt en de hars vloeibaar genoeg wordt om de oppervlakken van versterkende vezels en vulstofdeeltjes te bevochtigen en onder druk te laten stromen. Bij hogere temperaturen begint de verknopingsreactie en transformeert de hars onomkeerbaar van een stroperige vloeistof naar een stijve, thermohardende vaste stof.

Bij een direct warmpersproces in één fase wordt het mengsel in een verwarmde mal geladen, waar het tegelijkertijd wordt geperst en uitgehard. Het probleem met deze aanpak is dat de hars begint uit te harden voordat de verbinding de kans heeft gehad om volledig te consolideren en een maximale dichtheid onder druk te bereiken. Zodra het uitharden is begonnen, weerstaat de toenemende harsviscositeit de stroming die nodig is voor volledige verdichting, en eventuele holtes of zones met lage dichtheid die aanwezig zijn wanneer het uitharden begint, worden opgesloten in de structuur van het voltooide kussen. De koudpersvormmachine vermijdt dit probleem door de verbinding tot maximale dichtheid te consolideren voordat er uitharding plaatsvindt, waardoor wordt verzekerd dat de uithardingsfase met hete persing begint met een volledig dichte, holtevrije voorvorm in plaats van een losse, gedeeltelijk geconsolideerde lading.

Vermindering van defecten door pre-consolidatie

De defecten die het meest worden waargenomen bij remblokken die zijn geproduceerd zonder koude persing, vormen porositeit, delaminatie, oppervlakteholtes en interne scheuren en houden allemaal verband met onvolledige consolidatie tijdens de persfase. Door gecontroleerde druk op de compound uit te oefenen bij lage temperatuur in een koude persvormmachine voordat het uitharden begint, worden deze defecten bij de bron aangepakt. Porositeit wordt geëlimineerd omdat de volledige verblijftijd van de koudperscyclus beschikbaar is voor luchtuitdrijving en het sluiten van holtes zonder het concurrerende effect van harsuitharding, waardoor holtes op hun plaats zouden bevriezen. De neiging tot delaminatie wordt verminderd omdat de voorvorm de hete pers binnengaat als een coherent gebonden compact in plaats van als een losse lading die tegelijkertijd moet worden geconsolideerd en gebonden.

De sterkteverbeteringen die worden bereikt door preconsolidatie door koudpersen zijn meetbaar en significant. Remblokken geproduceerd via koudpersen gevolgd door uitharden door heet persen vertonen consequent een hogere druksterkte, een hogere schuifsterkte bij de verbindingslijn van het wrijvingsmateriaal met de steunplaat en een verbeterde weerstand tegen scheuren door thermische vermoeidheid vergeleken met gelijkwaardige remblokken geproduceerd door direct heet persen. Deze verbeteringen aan eigenschappen vertalen zich direct in een langere levensduur, consistentere remprestaties gedurende de hele levensduur van de remblokken en een lager risico op voortijdige defecten bij veeleisende toepassingen.

Geoptimaliseerde uitharding in de daaropvolgende warmpersfase

Wanneer een volledig geconsolideerde, koudgeperste voorvorm in de heetpersmatrijs wordt geladen, begint het uithardingsproces vanuit een veel gunstiger uitgangssituatie dan mogelijk is met een losse compoundlading. De hars is tijdens het koudpersen al in nauw contact gebracht met alle versterkende vezels en vulstofdeeltjes, zodat wanneer warmte wordt toegepast, de hars onmiddellijk kan beginnen met verknopen zonder eerst eerder droge oppervlakken te hoeven bevochtigen. Dit betekent dat de warmperscyclus korter kan zijn en een nauwkeuriger gecontroleerd temperatuurprofiel kan gebruiken dat is geoptimaliseerd voor uitharding in plaats van voor gelijktijdige consolidatie en uitharding, wat op zijn beurt een gelijkmatiger uitgehard kussen oplevert met consistentere mechanische eigenschappen.

Ningbo Delidong Machinery Technology Co., Ltd ., een vakman Fabrikanten van koudpersvormmachines met uitgebreide ervaring in apparatuur voor de productie van frictiemateriaal, ontwerpt het zijn machines voor koudpersen specifiek om de preconsolidatieomstandigheden te optimaliseren die dit superieure uithardingsresultaat bij hete persen mogelijk maken. De technische expertise van het bedrijf, ondersteund door meerdere uitvindingsoctrooien en zijn status als een National High-Tech Enterprise, wordt weerspiegeld in de precisiedrukregeling, programmeerbare persprofielen en geautomatiseerde verbindingslaadsystemen die zijn opgenomen in het productassortiment van koudpersvormmachines.

Sterkte en slijtvastheid op lange termijn: het voordeel van de koude pers

De sterkteverbeteringen die door koudpersvormen worden bereikt, reiken verder dan de initiële mechanische eigenschappen van de voltooide pad. Ze beïnvloeden ook hoe de eigenschappen van de pad zich gedurende de levensduur ervan ontwikkelen. Een remblok met een hogere initiële dichtheid en een vollediger, uniformere uitharding van de hars is beter bestand tegen de drukvermoeidheid die zich ophoopt in remblokken door herhaalde remcycli met hoge energie. De dichtere, holtevrije microstructuur is bestand tegen de scheurinitiatie- en voortplantingsmechanismen die progressief sterkteverlies tijdens gebruik veroorzaken, waardoor de structurele integriteit van het kussen gedurende een langer deel van de totale levensduur behouden blijft.

Slijtvastheid profiteert op dezelfde manier van de verbeterde microstructuur die wordt bereikt door middel van koudpersen. Een hogere dichtheid betekent dat het wrijvingsoppervlak meer materiaal per oppervlakte-eenheid aan het remoppervlak presenteert, waardoor de slijtage per remcyclus afneemt. Een meer uniforme verdeling van harde schurende deeltjes over de dwarsdoorsnede van het remblok zorgt ervoor dat het wrijvingsoppervlak een consistente oppervlaktetopografie behoudt terwijl het slijt, in plaats van de plaatselijke harde en zachte zones te ontwikkelen die ongelijke slijtagepatronen en instabiliteit van de wrijvingscoëfficiënt veroorzaken. Voor toepassingen waarbij een consistente, voorspelbare levensduur van de remblokken een belangrijke prestatie-eis is, zoals bij het volledige scala aan auto-, bedrijfsvoertuig- en spoorwegtoepassingen, is de bijdrage van de koudpersvormmachine aan de slijtvastheid een direct en praktisch significant voordeel.

Als een professionele Cold Press Forming Machine Factory met een sterke staat van dienst in het leveren van remcomponentenfabrikanten in binnen- en buitenland, combineert Ningbo Delidong Machinery Technology Co., Ltd. technische capaciteiten met responsieve after-sales service-ondersteuning, inclusief installatie, training en beschikbaarheid van reserveonderdelen om ervoor te zorgen dat klanten de volledige prestatievoordelen van hun koudpersapparatuur gedurende de hele operationele levensduur behouden. Het lidmaatschap van het bedrijf van de China Friction Material Association en de al lang bestaande industriële partnerschappen weerspiegelen de praktische validatie van zijn koudpersvormmachines in echte productieomgevingen, waardoor het een betrouwbare partner is voor fabrikanten die de kwaliteit van hun remblokken willen verbeteren door middel van procesgestuurde preconsolidatie van koude persen.
